- Questo prodotto è stato interrotto dal produttore
Descrizione

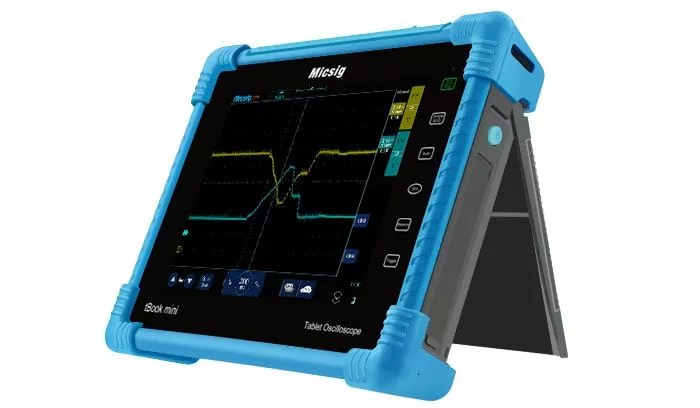

L'ATO1104 è un oscilloscopio della serie Miscig tBook mini, un'innovativa serie di oscilloscopi che è la prima al mondo ad essere gestita esclusivamente tramite il tocco. La serie ATO1000 si concentra su Diagnostica automobilistica. Oltre alla decodifica del bus seriale, l'ATO offre anche diverse funzioni di diagnostica automobilistica come i test dei circuiti di carica e di avviamento, i test di pressione come la compressione dei cilindri e la pressione del carburante.
Se sono richiesti modelli con encoder rotativo, è disponibile la serie STO1000C/E, adatta sia come oscilloscopio da tavolo che per applicazioni mobili grazie ai tasti analogici aggiuntivi. Come sistema operativo viene utilizzata una versione adattata di Linux, che conferisce all'unità un elevato grado di compatibilità di sistema. Grazie al funzionamento a batteria e ai touch screen, l'oscilloscopio ATO1104 è ideale sia per l'uso in mobilità che come oscilloscopio da tavolo. L'ATO1104 ha una frequenza di campionamento fino a 28 Mpts di profondità di memoria, una velocità di acquisizione del segnale fino a 130.000 wfm/s (modalità memoria segmentata), 4 canali, 100 MHz di larghezza di banda e 1 GSa/s di frequenza di campionamento. Inoltre, dispone di un display LCD touch con una risoluzione di 800*600 pixel, che supporta il funzionamento multi-touch. L'app dell'oscilloscopio (IOS e Android) consente il controllo remoto dell'oscilloscopio tramite WIFI. Inoltre, l'oscilloscopio dispone di un'interfaccia USB ed Ethernet.
Il funzionamento touch di Micsig ATO1104 è intuitivo. Questo semplice funzionamento è ovviamente indispensabile per gli utenti di smartphone e tablet di oggi, ma è nuovo e innovativo per un oscilloscopio. Grazie al sistema di trigger digitale, il jitter di trigger è molto basso e il trigger è molto preciso. Inoltre, l'oscilloscopio supporta i trigger del bus seriale e la decodifica del bus.
Caratteristiche
- Software di diagnostica automobilistica integrato
- Oscilloscopio compatto a 4 canali
- Larghezza di banda di 100 MHz
- velocità di campionamento in tempo reale di 1 GS/s.
- Sistema operativo Linux
- Batteria sostituibile
- Profondità di memoria fino a 28 Mpts.
- 130.velocità di acquisizione di 000 Wfms/s
- lCD industriale da 8"/20,3 cm, risoluzione 800x600, touch screen capacitivo a più punti.
- Interfacce: Ethernet/LAN, WiFi, USB 2.0 host e device; HDMI.
- Connessione per la calibrazione della sonda.
- Supporto per il trigger e la decodifica del bus: UART, I²C, SPI, CAN, LIN.
- Software per PC, app per dispositivi mobili iOS e Android per il controllo remoto dell'oscilloscopio.
- Memoria integrata da 8G per la registrazione di forme d'onda e video.
- Batteria al litio, autonomia fino a 5 ore.
- Condivisione dello schermo tramite wifi, USB e HDMI
Esempi di diagnosi automobilistica
Test di accensione primaria
Diagnosi dell'accensione primaria e secondaria
Test speciali
Diagnosi dei sensori ABS, lambda, knock, carburante, ecc.
Test di rete
Con test di rete per CAN, LIN, Flexray e K-line.
Diagnostica della trasmissione
Esempi di applicazioni automobilistiche
Test del sensore del flusso d'aria di massa e della posizione dell'ago del gas
Test del bus Lin Audi
Test di comunicazione e alimentazione Can Bus
Test dell'elettrovalvola del serbatoio
Test del sensore di flusso d'aria di massa Mazda
Test del misuratore del flusso d'aria di massa BMWCaratteristiche dell'oscilloscopio
memoria da 8 Gbyte
Memoria integrata da 8 Gbyte e sistema intuitivo di gestione dei file.
Tastiera touch screen
Tastiera software per un input veloce e familiare sui dispositivi smart.
Numerose funzioni di trigger
Decodifica del bus seriale
Supporta il trigger e la decodifica seriale (I2C, SPI, RS232/UART, CAN, LIN).
Misure automatiche
31 misure automatiche per un'ampia gamma di requisiti di misurazione.
profondità di memoria di 28 Mpts
Permette di zoomare su un intervallo del segnale acquisito tramite touch screen.
Funzionamento con il mouse
Gli oscilloscopi Micsig possono essere facilmente controllati anche con un mouse USB standard.
Scalatura automatica
Regola automaticamente l'offset in tempo reale in base alle dimensioni e alla frequenza del segnale.
Specifiche
| Modello di oscilloscopio |  SATO1004 |  ATO1104 |  STO1104C Plus |
|---|---|---|---|
| Diagnostica automobilistica | Circuito di carica, circuito di avviamento, sensore, attuatore, test di accensione, test di comunicazione (inclusi CAN, LIN, FlexRay, K, ecc.), test di pressione (pressione dei cilindri, pressione di aspirazione e di scarico, pressione del carburante, ecc.) | Circuito di carica, circuito di avviamento, sensore, attuatore, test di accensione, test di comunicazione (inclusi CAN, LIN, FlexRay, K, ecc.), test di pressione (pressione dei cilindri, pressione dei gas di aspirazione e di scarico, pressione del carburante, ecc.) | Nessuno |
| Sistema operativo | Android | Linux | Android |
| Larghezza di banda | 100 MHz | 100 MHz | 100 MHz |
| Canali | 4 | 4 | 4 |
| Profondità di memoria | 70 Mpt | 28 Mpt | 28 Mpts |
| Velocità di acquisizione del segnale | 130.000 wfm/s | 130.000 wfm/s | 80.000 wfm/s |
| Risoluzione | 8 bit | 8 bit | 8 bit |
| Display | lCD TFT da 8 pollici | lCD TFT da 8 pollici | lCD TFT da 8 pollici |
| Frequenza di campionamento | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Encoder rotativo | ✓ | X | ✓ |
| Memoria interna | 32 GB | 8 GB | 8 GB |
| Interfacce | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Uscita trigger, Messa a terra | Host e dispositivo USB 2.0, Ethernet/LAN, Wifi | USB 2.0 Host & Device, Ethernet/LAN, Wifi |
| Sicurezza | CAT I 300 Vrms (ingresso 1-MΩ) | CAT I 300 Vrms (ingresso 1-MΩ) | CAT I 300 Vrms (ingresso 1-MΩ) |
| Modalità di innesco | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. | Bordo, Impulso, Logica, Time Out, Dwart PW, Pendenza, Bordo N e Video. |
| Decodifica dei bus | UART, I²C, SPI, CAN, LIN | 1553B, 429 (incluso) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) | UART, I²C, SPI, CAN, LIN | 1553B, 429 (inclusi) |
| Batteria | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio | 7500 mAh Batteria agli ioni di litio |
