Descrizione

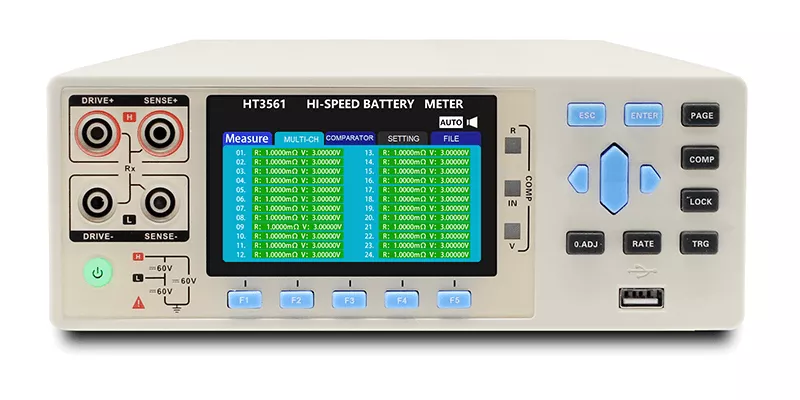

La serie di test di resistenza interna per batterie ad alta precisione HT3561 è stata sviluppata per soddisfare i più recenti requisiti di misurazione dell'industria delle batterie. Lo strumento è adatto per testare batterie a bassa resistenza, pacchi di batterie al litio ad alta capacità e per effettuare test di qualità precisi sulla linea di produzione.
L'HT3561 garantisce test di alta precisione sulla resistenza interna delle batterie con una risoluzione di 0,01 mΩ a una tensione massima di 20 V e un tempo di feedback minimo di 15 mS. Dotato di interfaccia RS232 e interfaccia handler, l'HT3561 offre funzioni di automazione per l'integrazione nelle linee di test e di produzione.
Caratteristiche
- Test di campionamento ad alta velocità con un tempo di feedback minimo di 15ms per un rapido smistamento nella linea di produzione
- Tensione di prova possibile fino a 20V, per testare la potenza dei pacchi batteria
- Regolazione della resistenza e della tensione ad alta risoluzione
- La funzione anti-interferenza protegge dalle imprecisioni di misurazione dovute alle interferenze
- Esportazione dei dati nella memoria interna
- Velocità massima di test 66 misurazioni al secondo
Funzioni del software
GUI
L'analizzatore di batterie HT3561 è dotato di una GUI intuitiva.
Impostazioni di misurazione
Nelle impostazioni è possibile impostare la frequenza di misurazione, il trigger, l'uscita del trigger e così via.
Tester di batteria
Il tester per batterie valuta una batteria con i parametri predefiniti del comparatore, che possono essere regolati nelle impostazioni.
Applicazioni dell'analizzatore di batterie HT3561
- Test di alta precisione della resistenza interna delle batterie al litio e rilevamento automatico della tensione
- Supporto di apparecchiature di test automatiche da utilizzare nelle corsie di prova
- Valutazione dello stato di degrado e della durata della batteria
- Test ESR dei supercondensatori
Altri campi di applicazione
Celle di batteria
Misurazione di singole celle di batteria
Pacco batterie
Misurazione di pacchi batteria collegati in serie
Test automatico
Rilevamento della resistenza della batteria e della tensione di

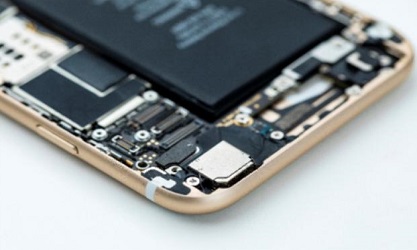

Batteria per smartphone
Test della batteria dello smartphone
Modelli multicanale HT3563/A-12H/24H
I modelli multicanale HT3563 -12H/24H eseguono il test della resistenza interna e della selezione della tensione di una batteria a 24 canali in modo accurato e veloce. Basato sull'identico circuito di test del modello HT3563, la velocità e l'accuratezza del test di questa unità sono leader nel settore. Il tester di resistenza multicanale HT3563A può essere utilizzato sia per test a canale singolo che a canale multiplo
Se la batteria richiede un numero di test superiore a 24 canali, se sono necessari più canali per la selezione multicanale o se è necessario eseguire test su più batterie, la scheda di scansione multicanale esterna è la soluzione perfetta per te. La scheda può essere utilizzata per 10 - 64 canali.
Applicazioni dei modelli multicanale
- Sistema di smistamento automatico per batterie al litio
- Pacchetti di batterie multiple
- Misurazione simultanea di più batterie
- Misurazione di pacchi batteria di veicoli elettrici
Specifiche
| Specifiche del dispositivo |  HT3561 |
|---|---|
| Display | display TFT-LCD da 8,9 cm |
| Parametri di misurazione | resistenza di serie equivalente (ESR), V (DC) |
| Accuratezza della resistenza | 0,5% |
| Intervallo di resistenza | 0,01mΩ - 3,1Ω |
| Accuratezza della tensione | 0,01% |
| Intervallo di tensione | 0,1mV - 20V |
| Sorgente del segnale | Frequenza della corrente di misura 1kHz Tensione a circuito aperto 7V Corrente di prova <10mA |
| Campo di misura | 2 diversi intervalli - 300mΩ, 3Ω, modalità di test automatica e manuale a piena larghezza di banda |
| Velocità di misurazione | 66 misurazioni/secondo | 30 M/s | 10 M/s | 3 M/s |
| Calibrazione | Azzeramento dei cortocircuiti per tutti gli intervalli; funzione REL |
| Compensatore | 30 set di dati, 4 livelli di ordinamento, conteggio del numero di ordinamenti per livello |
| Modalità di trigger | Interno/manuale (trigger esterno opzionale) |
| Interfacce | RS-232C, Handler (interfaccia PLC), LAN (opzionale) |
| Alimentazione | 90V～250V | Frequenza: 47Hz～400Hz |
| Dimensioni e peso | 325 mm (L) x 215 mm (L) x 96,5 mm (P) Peso: 3kg |
