Descrizione

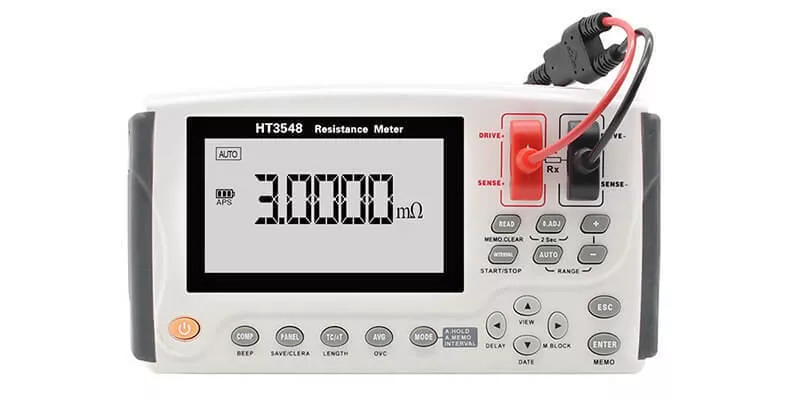

Il tester di resistenza CC di precisione HT3548 è uno dei tester di resistenza CC più precisi del settore. Il tester di resistenza CC HT3548 ha un display da 4,3 pollici e un campo di misura da 3mΩ a 3 MΩ. Con una risoluzione minima di 0,1 μΩ e un'accuratezza di misurazione dello 0,02%, il tester di resistenza è adatto all'ispezione di motori inverter e ad altre applicazioni che richiedono una misurazione della resistenza ad alta risoluzione. Dotati di interfacce RS232/RS485/LAN e di porta EXT I/O, i dispositivi della serie di tester di resistenza HT3544 sono adatti all'esecuzione di test automatici nelle linee di collaudo o di produzione.
Caratteristiche
- Offre un'accuratezza di base dello 0,02%, una risoluzione minima di 0,1μΩ e una corrente di test massima di 1A
- Con un intervallo misurabile di 0,1μΩ~3,3MΩ.
- La misurazione anti-interferenza si ottiene proteggendo la sonda utilizzata dalla porta e aumentando la corrente di test.
- Utilizzando l'indicatore di selezione (opzionale) con volume alto, si può giudicare con precisione se è qualificato o meno nel sito di produzione.
- Dotato di interfacce RS232/RS485/LAN e porta EXT I/O, il misuratore di resistenza multicanale HT3544 è particolarmente adatto a supportare la linea ATE per eseguire test automatici.
- Struttura compatta e portatile con funzioni potenti
- Funzione unica di test della lunghezza del cavo
- Esclusivo test di corrente da 300 mA
- Il valore misurato viene mantenuto e memorizzato automaticamente
- Ha un valore di misura stabile (funzione media)
- Con funzione di compensazione termoelettrica (OVC)
Campi di applicazione della serie HT3544
Le unità della serie HT3548 hanno un'ampia gamma di applicazioni. Possono misurare resistenze di valore alto, medio e basso, resistenze di contatti di commutazione, resistenze di terminali, pacchetti di linee di relè, resistenze di contatto, trasformatori, induttori, motori, resistenze di avvolgimento di una bobina di deflessione, resistenze di fili e altro ancora.
Altri campi di applicazione
Cavi
Misurazione delle resistenze dei cavi
Motori
Misurazione della resistenza dei motori
Componenti elettronici
Misurazione delle resistenze dei componenti elettronici
Sensori
Misurazione delle resistenze dei sensori
Specifiche
| Specifiche del dispositivo |  HT3548 |
|---|---|
| Canali | 1 |
| Display | display TFT-LCD da 4,3 pollici |
| Parametri di misurazione | ESR | Temperatura |
| Precisione di base | 0,1%±10 letture (3mΩ, 30mΩ, 3MΩ); 0,05% ± 4 letture; 0,02% ± 2 letture (gli altri intervalli) |
| Campo di misura | 3mΩ / 30mΩ / 300mΩ / 3Ω / 30Ω / 300Ω / 3kΩ / 30kΩ / 300kΩ / 3MΩ |
| Velocità di misurazione | 5 misurazioni al secondo |
| Corrente massima di test | DC 1A | Max 5,5 V |
| Temperatura di esercizio | Intervallo -10 °C ~60 °C | Precisione ±1 °C |
| Memoria interna | Fino a 2400 set di dati |
| Correzione | Reset da cortocircuito |
| Compensatore | Selezione HIGN/IN/LOW, 10 bin-out |
| Modalità di trigger | Trigger interno / esterno / manuale |
| Memorizzazione interna dei dati | Supporto con software per PC e archiviazione su PC |
| Sorgente del segnale | AC 1kHz | Corrente di prova: <150mA |
| Risoluzione | 0,1μΩ |
| Altre funzioni | Correzione della temperatura, regolazione della frequenza di rete |
| Interfacce | USB, Esterna |
| Potenza (max) | 2,5W |
| Alimentazione | Tensione: 100VAC～256VAC | Frequenza: 50Hz～60Hz; |
| Dimensioni e peso | 208 mm (L) x 120 mm (L) x 52 mm (P) | 0,81 Kg |
