Descrizione

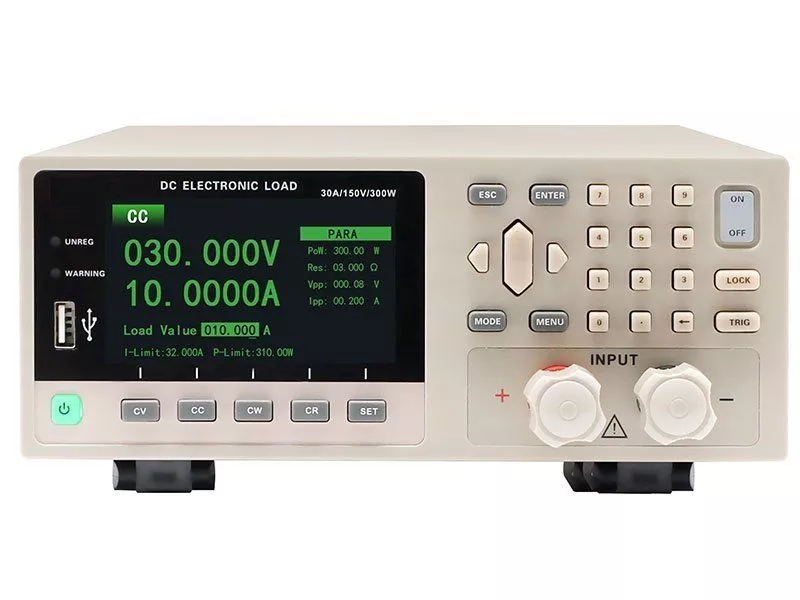

L'Hoptech HT8301C è un carico elettronico in corrente continua programmabile di precisione, controllato da un microprocessore ad alte prestazioni e dotato di un display a colori TFT LCD da 3,5".
Caratteristiche
- L'HT8301C offre 4 modalità di lavoro di base (CC/CV/CR/CW) e 10 modalità funzionali.
- L'HT8301 è dotato di meccanismi di protezione completi, come la protezione da surriscaldamento, sovracorrente, sovralimentazione, sovratensione e oscillazione del loop. L'unità supporta le interfacce RS232, LAN, USB e analogiche e supporta requisiti di test versatili.
- 500kHz frequenza di campionamento in tempo reale
- Misura di tensione e corrente ad alta precisione (0,1mV - 1V / 0,2mA - 1mA)
- Rapida velocità di risposta del loop e velocità di rotazione della corrente
- Passo singolo programmabile fino a 10μS
- Dotato di compensazione remota a quattro fili
- Esclusiva visualizzazione in tempo reale dell'ondulazione di corrente e tensione
- Visualizzazione in tempo reale della potenza e della resistenza del carico
Applicazioni
4 modalità di lavoro di base CC/CV/CR/CW e 10 modalità di funzione diverse modalità di funzione avanzate:
- Funzione di test dinamico DYNA
- Modalità di protezione da sovracorrente OCP
- Modalità batteria BATT
- Modalità EFFT effetto carico
- Funzione di scansione dinamica di conversione di frequenza SWEEP
- TIMEING Funzione di misurazione del tempo
- OVP Modalità di protezione da sovratensione
- Modalità AUTO
- Funzione LISTINO
- Modalità LED
Specifiche
Modello | HT8301C |
---|---|
Tensione di ingresso | 15V - 150V |
Corrente di ingresso | 6A - 60A |
Potenza in ingresso | 300W |
Tensione minima di funzionamento | 1.5@60A |
Aumento minimo della corrente FS | 10us |
Modalità CV | |
Intervallo | 15V - 150V |
Risoluzione | 0.2mV - 2mV |
Precisione | ±(0,03%+0,02%FS) |
Modalità CC | |
Intervallo | 6A - 60A |
Risoluzione | 0.09mA - 0,9mA |
Precisione | ±(0,03%+0,02%FS) |
Modalità CR | |
Gamma | 0.01Ω~25kΩ |
Risoluzione | 16 bit |
Precisione | ±0.1% |
Modalità CP | |
Campo d'azione | 300W |
Risoluzione | 16 bit |
Precisione | ± (0,1%+0,1%FS) |
Modalità LED | |
Larghezza di banda | oltre 100kHz |
Coefficiente Rd | 0.001~1 |
Modalità dinamica | |
Ta&Tb | 10us~50s |
Risoluzione minima | 10us |
Tempo di salita minimo | A/us |
Tensione di lettura | |
Intervallo | 15V - 150 V |
Risoluzione | 1mV - 0,1mV |
Precisione | ±(0,015%+0,01%FS) |
Corrente di lettura | |
Intervallo | 6A - 60A |
Risoluzione | 0.04mA - 0,4mA |
Precisione | ±(0,03%+0,02%FS) |
Ondulazione di lettura | |
Gamma (U/I) | 150V/60A |
Larghezza di banda | 10Hz~250kHz |
Precisione | ±1% |
Gamma di protezione | |
protezione da sovraccarico | 315W |
protezione da sovracorrente | 63A |
protezione da sovratensione | 158V |
Protezione contro il surriscaldamento | ≒85℃ |
Specifiche tecniche | |
Dimensioni (L*L*P) | 358mm*214mm*88mm |
Peso lordo | 3.8Kg |
