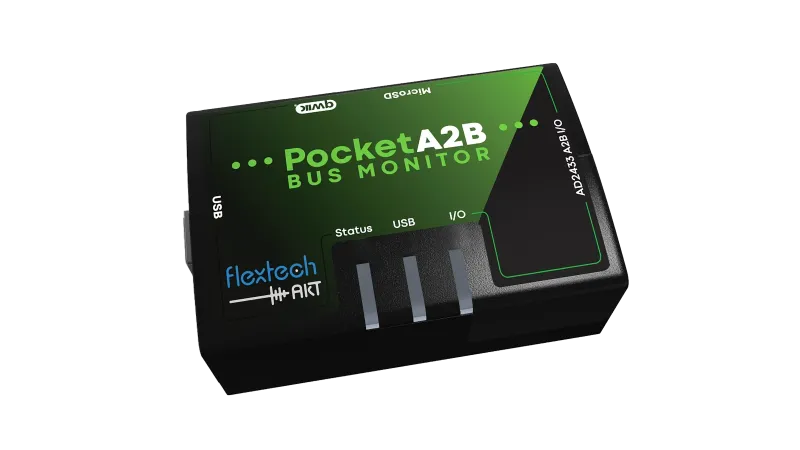

Il Flextech Bus Monitor consente l'acquisizione in tempo reale del traffico audio A2B, nonché del traffico I2C e SPI.
Prezzi graduati su richiesta!
999,00 € Netto
1.188,81 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Disponibile, tempo di consegna: 1-3 giorni
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Configurazione del prodotto
Personalizza il tuo prodotto!
Fai clic su una categoria qui sotto per visualizzare le opzioni disponibili.
Descrizione
Interfaccia USB e configurazione a livello di chip di qualsiasi segnale audio TDM per test di trasmissione e ricezione. Facile configurazione di Mclk, Fs e Bclk per porte seriali TDM/I2S e instradamento di qualsiasi canale audio TDM per registrazione e analisi tramite USB.Il dispositivo consente la visualizzazione dei dati in tempo reale, la registrazione di tutti i dati di comunicazione e audio, l'acquisizione e la registrazione di flussi I2C, SPI e audio su una scheda SD per la riproduzione e l'analisi, nonché l'installazione come scheda audio sul PC per l'utilizzo con programmi DAW (Digital Audio Workstation) come Audacity e Reaper.
Questo dispositivo può essere sincronizzato con strumenti Serosys compatibili, consentendo la visualizzazione simultanea dei messaggi A2B e CAN in un'unica interfaccia grafica con timestamp sincronizzati, facilitando l'analisi e la risoluzione dei problemi.
Caratteristiche
- Interfaccia PC intuitiva tramite USB UAC 2.0 ad alta precisione.
- Progettato per la registrazione indipendente delle attività dell'autobus all'interno del veicolo.
- Registrazione di tutte le attività dell'autobus immediatamente dopo il loro rilevamento e durante il funzionamento continuo.
- API Lua per scripting completamente autonomo e avvio del sistema
- Scheda SD per l'attività indipendente del bus e la registrazione dei dati
- Compatibile con AD242X e AD243X (alta tensione)
- Instradamento flessibile dei canali audio A2B tramite USB/PC
- Acquisizione e facile recupero del traffico dati I2C e SPI
- Piccolo, leggero, con LED di stato: sta in qualsiasi tasca
- Interfaccia I2C QwiiC per espansioni periferiche (RTC, Touch-LCD)
Applicazioni
Monitoraggio del bus A2B per sistemi di infotainment e audio.- Unità principale
- Sistemi RNC
- amplificatore
- sistemi ANC
- E-Call A2B
- accelerometro
- Assistenti vocali
- Sintonizzatore con telecomando
- Microfoni A2B
Hardware
- Monitor di bus compatto con interfaccia USB-UAC 2.0 standard
- Monitoraggio dei dati target con ricetrasmettitori AD242x e AD243X
- Scheda crossover con connettori DuraClick per il collegamento diretto alle schede di valutazione ADI.
- Connettore I/O a 24 pin con A2B e 2 linee GPIO
- Connettore I/O Pocket Bus Monitor JST 24B-PHDSS
software
Interfaccia utente grafica (GUI) libera –Il software integrato di monitoraggio del bus visualizza i frame A2B acquisiti, nonché il traffico di messaggi I2C e SPI.
I VU meter grafici monitorano e visualizzano i canali audio.
I canali audio vengono inoltrati agli altoparlanti e riprodotti.
Sistemi operativi supportati (32 bit e 64 bit)
• Windows 10, 11
• Linux: Ubuntu 22.04
software
Licenza di automazione LUA
N. art.: AKT-LUA
Automatizza la configurazione del bus A²B, il monitoraggio del bus e le funzioni di comando e controllo tramite scripting Lua.
119,00 €*
