Descrizione

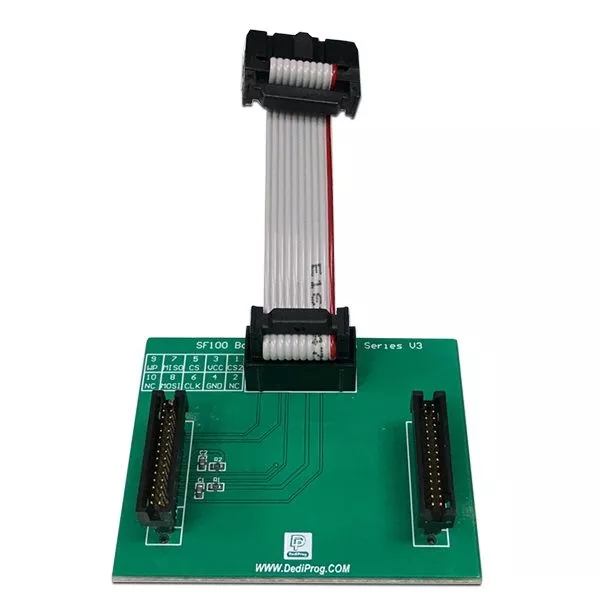

La scheda inferiore SF100 è utilizzata per consentire la programmazione offline della memoria flash SPI tramite il programmatore ISP SF100. L'utente può utilizzare direttamente il cavo SF100 ISP per collegare la scheda inferiore SF100 e il programmatore SF100 ISP.
Pin della scheda inferiore dell'SF100 | |||
---|---|---|---|
1 | CS2 | NC | 2 |
3 | VCC | GND | 4 |
5 | CS | CLK | 6 |
7 | MISO | MOSI | 8 |
9 | WP | NC | 10 |
