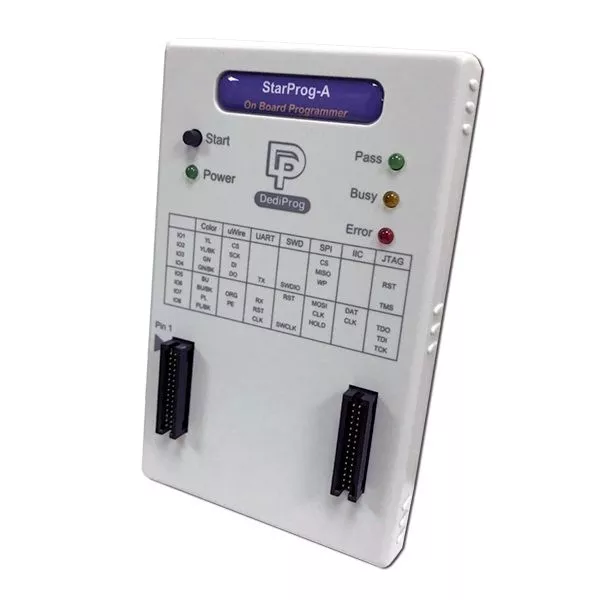

Lo StarProg-A di Dediprog supporta MCU, CPLD, SPI NOR Flash, SPI NAND Flash e EEPROM per la programmazione a bordo (ICP / ISP).
Il prodotto è fuori produzione
Non più disponibile
Ulteriori informazioni
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Codice prodotto: StarProg-A
Produttore: Dediprog
- Questo prodotto è stato interrotto dal produttore
Descrizione
Lo StarProg-A di Dediprog supporta MCU, CPLD, SPI NOR Flash, SPI NAND Flash e EEPROM per la programmazione a bordo (ICP / ISP). Il programmatore è ottimizzato per l'integrazione di macchine automatiche e può essere facilmente utilizzato nello sviluppo e nella produzione di massa.
Caratteristiche hardware
- Ottimizzato per l'integrazione in macchine automatiche
- Supporta IC a bassissima tensione da 1,2 V e IC a bassa tensione da 1,8 V
- Supporta diversi tipi di protocolli ISP
- SWD, JTAG, SPI, I2C, BDM, UART e SCHWIM...
- Supporta diverse famiglie di circuiti integrati MCU, CPLD, flash SPI-NOR, flash SPI-NAND ed EEPROM.
- Supporta diversi formati di file come Binary, Intel Hex, Motorola e ROM
- Supporta la modalità stand-alone
- Può programmare in modalità standalone senza collegarsi a un computer.
- Ha un'opzione di controllo da linea di comando
- Dispone di driver Labview e API DLL (supporta la serializzazione e la programmazione di chiavi) per nuovi sviluppi e integrazioni.
Applicazioni
- Aggiornamento della flash seriale saldata su scheda con o senza alimentazione in modalità standalone o PC GUI
- Prototipazione o produzione a basso volume, programmazione in-system o socket
- Applicazione di controllo, reset del controller e stato di isolamento dei MOSFET
- Integrazione con macchine per la programmazione automatizzata
Ottimizzazioni per l'integrazione
- Possibilità di avviare un autotest semplice e veloce.
- I miglioramenti del segnale consentono di allungare notevolmente la lunghezza dei cavi di segnale per facilitare l'integrazione.
- Il controllo della tensione e della frequenza da parte del software consente di stabilizzare il segnale di programmazione.
- La porta ATE nell'adattatore ISP consente il controllo remoto tramite i pin busy/pass/error e start.
- Sono disponibili diversi adattatori e i circuiti integrati programmabili possono essere programmati online, offline o stand-alone per risolvere rapidamente qualsiasi problema di produzione.
- Supporto per programmatori multipli per programmare i circuiti integrati contemporaneamente (stesso file).
| Pin | Colore | uWire | UART | SWD | SPI | IIC | JTAG |
|---|---|---|---|---|---|---|---|
| IO1 | YL | CS | - | - | CS | - | - |
| IO2 | YL/BK | SCK | - | - | MISO | - | RST |
| IO3 | GN | DI | - | - | WP | - | - |
| IO4 | GN/BK | FARE | TX | SWDIO | - | - | TMS |
| IO5 | BU | - | - | RST | MOSI | DAT | - |
| IO6 | BU/BK | ORG | RX | - | CLK | CLK | TDO |
| IO7 | PL | PE | RST | - | HOLD | - | TDI |
| IO8 | PL/BK | - | CLK | SWCLK | - | - | TCK |
| Mappatura dei pin dell'intestazione | |||
|---|---|---|---|
| Pin lin1 | Numero di pin | Pin lin2 | |
| Vpp | 1 | 2 | Vcc |
| Vpp_ref | 3 | 4 | Vcc_ref |
| 3.3V | 5 | 6 | GND |
| IO1 | 7 | 8 | IO2 |
| IO3 | 9 | 10 | IO4 |
| IO5 | 11 | 12 | IO6 |
| IO7 | 13 | 14 | IO8 |
| GPIO1 | 15 | 16 | GPIO2 |
| GPIO3 | 17 | 18 | GPIO4 |
| GND | 19 | 20 | GND |
| Collegamento ATE | |||
|---|---|---|---|
| Pin lin1 | Numero di pin | Pin lin2 | |
| NC | 1 | 2 | 3.3V |
| Occupato | 3 | 4 | GND |
| Passa | 5 | 6 | NC |
| Avvio | 7 | 8 | NC |
| Non funzionante | 9 | 10 | NC |
CI supportati
La nostra procedura di selezione guidata ti dà un'idea di quali circuiti integrati sono già supportati.
Specifiche
| Modello a confronto |  SF100 |  SF600 Plus |  SF700 |  K110 |  StarProg-A |  StarProg-U |  NuProg-E2 |
|---|---|---|---|---|---|---|---|
| Tipi di IC supportati | SPI NOR Flash | SPI Flash NOR | SPI NOR, SPI NAND e SPI Octa NOr | SPI NOR, SPI NAND e EEPROM | MCU, CPLD, SPI NOR Flash, SPI NAND Flash e EEPROM | Tutti i tipi di IC (tranne UFS) | UFS (fino a 180 MB/s) eMMC (fino a 100 MB/s) |
| Programmazione del sistema | ✓ | ✓ | ✓ | ✓ | ✓ | X | X |
| Programmazione dello zoccolo | ✓ Con scheda inferiore (opzionale) | ✓ Una stazione di programmazione (sito) | ✓ Una stazione di programmazione (sito) | ✓ Un'unità di programmazione (sito) | ✓ Un'unità di programmazione (sito) | un'unità di programmazione (sito) | un'unità di programmazione (sito) |
| Standalone | X | ✓ | ✓ | ✓ | ✓ | X | X |
| Software | Software SF | Software SF | Software SF | Dediware | Dediware | Dediware | Dediware |
| integrazione di terze parti | CLI | CLI | Porta ATE, CLI | Porta ATE, CLI | Porta ATE, CLI, DLL API (opzionale) | CLI | X |
