Descrizione

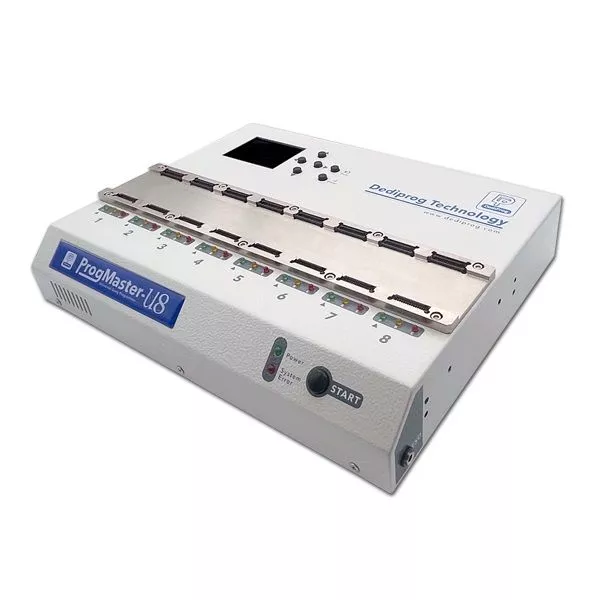

ProgMaster-U8 è un programmatore gang ad altissima velocità che supporta tutte le famiglie di circuiti integrati presenti sul mercato. È dotato di 8 slot di programmazione e di una tastiera LCD che consente il funzionamento in modalità stand-alone. Il ProgMaster-U8 è stato progettato e ottimizzato per ottenere le massime prestazioni dei circuiti integrati senza compromettere la qualità, la stabilità e l'affidabilità della programmazione, rendendolo il dispositivo migliore per la produzione di massa.
Caratteristiche
- Processore ad alta velocità incorporato per un'elevata velocità di programmazione.
- Ampio supporto di circuiti integrati e pacchetti di tutti i tipi
- EEPROM, MCU, SPI NOR/NAND Flash, Parallel NOR/NAND Flash, eMMC/eMCP, CPLD, FPGA... ecc.
- DIP, SOP, SSOP, TSOP, PLCC, QFN, BGA... ecc.
- Il software supporta la programmazione NAND FLASH Skip Bad Block e la programmazione di partizioni.
- Slot per schede di memoria integrato per la programmazione dei progetti
- Salva i file del progetto sulla scheda SD per un trasferimento più stabile e veloce.
- Un computer può essere collegato a più ProgMaster-U8 contemporaneamente.
- Con la funzione stand-alone, puoi programmare senza computer e devi solo selezionare e avviare la programmazione del progetto tramite la tastiera LCD.
- Un design esclusivo per aumentare la produttività
- Puoi iniziare a programmare non appena viene caricato il file di progetto; inoltre elimina gli errori umani durante l'importazione del file di progetto o dei modelli IC.
- Tre modalità di lavoro avanzate:
- A. Modalità manuale: premi il pulsante "Start" per eseguire la programmazione dopo aver inserito i circuiti integrati in tutti i socket.
- B. Modalità di rilevamento automatico: ogni zoccolo funziona in modo indipendente. La programmazione viene eseguita subito dopo aver inserito il circuito integrato nello zoccolo.
- C. Modalità Handler: si utilizza nel sistema DediProg Auto Handler.
Riferimento temporale (P+V) | |
---|---|
MX25L1655D | 8s |
S29GL064S | 16s |
S34ML01G200T | 48s |
STM32F302CCT | 9s |
ST BlueNRG-132 | 21.5s |
Modalità del software
Modalità Esperto
Permette di accedere a funzioni avanzate come la definizione di comandi personalizzati per lo sviluppo o la riparazione.
Modalità produzione
La modalità Produzione permette di controllare simultaneamente più dispositivi di programmazione per aumentare la produttività.
Modalità linea di comando
Permette di controllare uno o più programmatori tramite un programma definito dall'utente.
Circuiti integrati supportati
Specifiche
Specifiche del dispositivo | ProgMaster-U8 |
---|---|
Architettura | Architettura ARM e FPGA con SDRAM ad alta densità |
Buffer interno | 2 GB DI RAM |
Scheda di memoria esterna | scheda SD da 32 GB |
Funzione di protezione | Diagnosi hardware automatica all'avvio |
Interfaccia di programmazione | Adattatore per presa di corrente |
Categoria di circuiti integrati supportati | EEPROM, MCU, SPI-NOR/NAND flash, NOR/NAND flash parallela, CPLD, eMMC/EMCP |
Supporto del pacchetto IC | DIP, SOP, SSOP, TSOP, PLCC, QFN, BGA, ecc. |
Interfaccia utente | 1. 1. Pulsante di avvio 2. Indicatore di alimentazione a LED 3. Spie LED Pass/Busy/Error 4. Tastiera LCD (per l'interfaccia stand-alone) |
Interfaccia di connessione al PC | USB 2.0 ad alta velocità: 480 MB/s |
