Descrizione

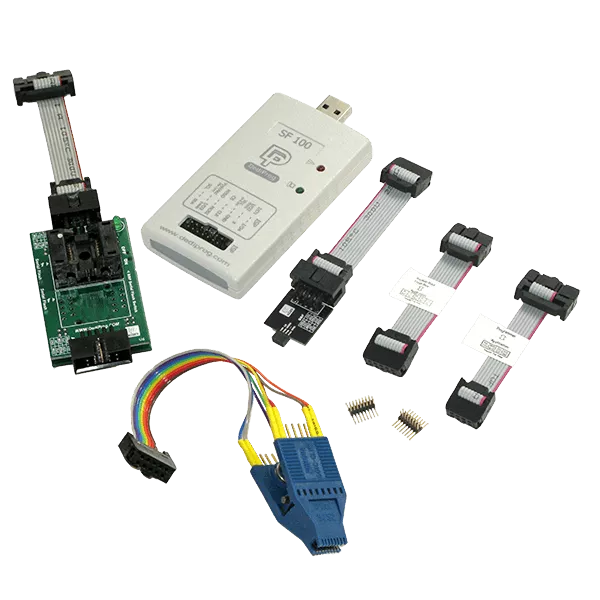

Il Backup Boot Flash Kit (SO16W) viene utilizzato come emulatore flash seriale per facilitare lo sviluppo del codice e ridurre il time-to-market. Il modulo Backup Boot Flash (incluso) può essere collegato all'applicazione in due modi diversi.
- Al pacchetto flash seriale principale, saldato alla scheda con la nostra clip di test SO16W (inclusa).
- Al connettore BBF da 2,54 mm (2X5) della tua applicazione (se l'applicazione è stata progettata) utilizzando il cavo BBF appropriato (incluso).
Caratteristiche
- Emulatore flash seriale, trasparente all'applicazione
- Compatibile con la maggior parte delle applicazioni (non richiede modifiche hardware)
- Disattivazione automatica della flash seriale principale saldata sulla scheda (non è necessario rimuoverla)
- Velocità di download delle immagini a 1Mbit/s sulla flash SPI e di lettura a 2Mbit/s
- Interfaccia USB
- Protezione dai conflitti di segnale
Applicazioni
La tua applicazione funzionerà automaticamente sulla flash SPI di backup inserita nel socket SO16W del nostro strumento e potrà essere facilmente modificata o addirittura aggiornata per nuove prove utilizzando il nostro programmatore SF100 (incluso). Il kit è completamente trasparente all'applicazione e offre allo sviluppatore una grande flessibilità per le prove o gli aggiornamenti del codice. Il kit viene comunemente utilizzato per avviare i computer difettosi e utilizzare gli strumenti di utilità flash per aggiornare la memoria del bios danneggiata.
Si noti che i moduli BBF supportano solo IC da 3,3V/2,5V. Per la programmazione offline, si consiglia di utilizzare un adattatore per la presa.
Requisiti hardware
Resistenza di pull-up tra il pin di hold e Vcc se la flash seriale non viene rimossa nell'applicazione (gli schemi di cablaggio sono disponibili su richiesta).
