Descrizione

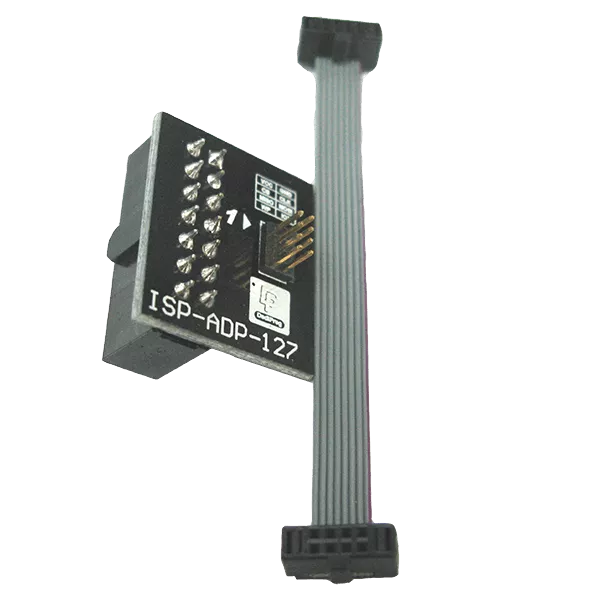

L'adattatore per cavo ISP-ADP-127 serve per collegare la piedinatura dell'SF100 (2,54 mm 2x7) all'header da 1,27 mm (SO8) saldato sull'applicazione.
SF100 1,27 mm 2x4 Pin Out della testata | |||
---|---|---|---|
1 | Vcc | GND | 2 |
3 | CS | CLK | 4 |
5 | MISO | MOSI | 6 |
7 | Vpp/Acc | I/O3 | 8 |
