L'adattatore Intel ISP A2 viene utilizzato per collegare l'SF100 alla scheda madre Intel.
Prezzi graduati su richiesta!
20,00 € Netto
23,80 € IVA incl.
Paese di consegna
Tipologia cliente
Währung
Disponibile, tempo di consegna: 1 -3 giorni
Contenuto: 1
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
Ulteriori informazioni
Descrizione

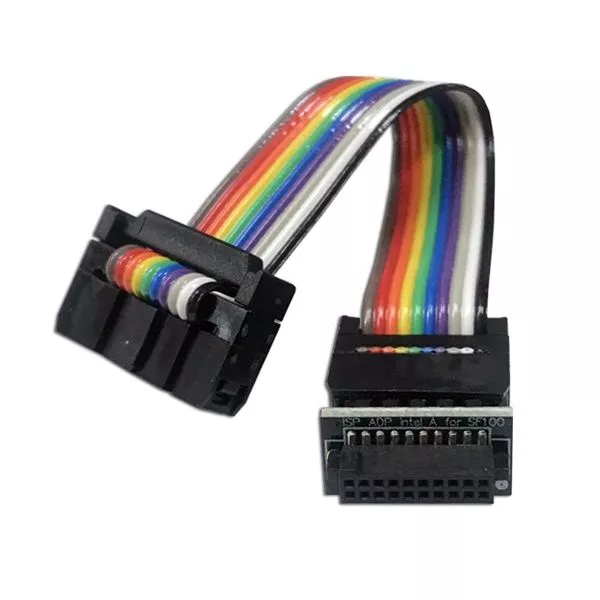

L'adattatore Intel ISP A2 serve per collegare l'SF100 alla scheda madre Intel.
È adatto al connettore Intel 2x10 (Samtec: ASP-159358-03).
La lunghezza del cavo è di 8 cm. Alle estremità sono presenti un connettore 2x7 e uno 2x10.
| Pin dell'adattatore Intel ISP A (2x10) | |||
|---|---|---|---|
| 1 | Tasto | CS0 | 2 |
| 3 | RESET | CS1 | 4 |
| 5 | GND | VCC | 6 |
| 7 | CLK | DQ2/WP | 8 |
| 9 | DQ3/HOLD | MISO | 10 |
| 11 | x | MOSI | 12 |
| 13 | x | x | 14 |
| 15 | x | x | 16 |
| 17 | x | x | 18 |
| 19 | x | x | 20 |
| Nome Varianti | |||
|---|---|---|---|
| Connettore SF100 | Adattatore Intel | ||
| Pin | Segnale | Pin | Segnale |
| 3 | I/O2 o CS2 | 4 | CS1 |
| 5 | VCC | 6 | VCC |
| 7 | CS | 2 | CS0 |
| 12 | I/O3 | 3 | Reset |
