Test e analisi delle caratteristiche CV dei dispositivi MOSFET
Le capacità parassite si riferiscono generalmente alle caratteristiche di capacità di induttori, resistori, connettori per chip e altri componenti in condizioni di alta frequenza.
Alle alte frequenze, le capacità equivalenti causate da resistori, condensatori, induttori, diodi, transistor e soprattutto MOSFET possono aumentare significativamente e non devono essere trascurate.
Le capacità parassite di un MOSFET sono parametri dinamici che influenzano direttamente il comportamento di commutazione del dispositivo. Tra i parametri parassiti più importanti dei semiconduttori di potenza si annoverano:
- capacità di ingresso CISS
- capacità di produzione Cos
- capacità di retroalimentazione CRSS
- Resistore di ricambio della serie Rg Gate
Questi parametri devono essere misurati e analizzati con precisione sia durante la fase di ricerca e sviluppo che in quella di produzione .
dettagli della soluzione
Requisiti per il test:
Ciss – Capacità di ingresso
Cortocircuitando il drain e il source, la capacità tra il gate e il source viene misurata utilizzando un segnale CA. Questo valore corrisponde alla capacità di ingresso.
Coss – Capacità di produzione
Cortocircuitando il gate e il source, la capacità tra drain e source viene misurata utilizzando un segnale CA. Questo valore corrisponde alla capacità di uscita.
CRSS – Capacità di trasmissione di ritorno
Con una sorgente collegata a terra, si misura la capacità tra drain e gate. Questo valore corrisponde alla capacità di trasmissione di ritorno.
Rg – Resistore di ricambio della serie Gate
Misura della resistenza equivalente in serie tra gate e source.
Le soluzioni attualmente disponibili sul mercato per il test delle caratteristiche CV dei semiconduttori sono generalmente composte da diversi componenti, tra cui:
- almeno un ponte di misura
- una sorgente di tensione
- un dispositivo di misurazione della polarizzazione CC
- un sistema di commutazione a matrice
- un PC di controllo
- software di controllo e analisi appropriato
L'installazione e la messa in servizio di tali sistemi sono molto complesse. Inoltre, la stabilità dei test è spesso limitata.

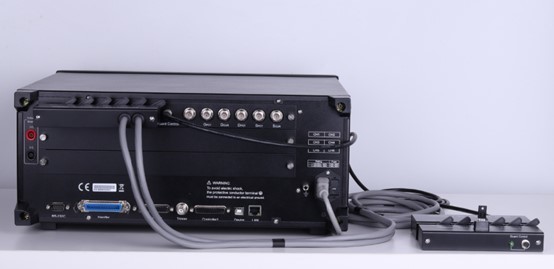

L' analizzatore di caratteristiche CV per semiconduttori della serie TH510 è stato sviluppato specificamente da Tonghui Electronics per lo sviluppo e la produzione di materiali e componenti a semiconduttore.
Il dispositivo presenta un design integrato e può visualizzare simultaneamente quattro parametri. Ciò consente a un singolo strumento di misurazione di:
- Smistamento rapido e test automatizzati nelle linee di produzione
- processi di test integrati
- Sviluppo di laboratorio e analisi dettagliata
La serie TH510 è dotata di un alimentatore ad alta tensione integrato da 1500 V con elevata precisione di misura. Inoltre, il sistema può essere espanso fino a 6 canali , il che è particolarmente importante per i requisiti di test modulari del settore IGBT .
