Test di trasformatori di accoppiamento amorfi
I trasformatori di accoppiamento amorfi sono utilizzati nei sistemi di alimentazione dei veicoli a nuova energia (NEV) e offrono vantaggi quali basse perdite ed elevata efficienza energetica .
dettagli della soluzione
Requisiti per il test:
Verificare i seguenti parametri del trasformatore di accoppiamento:
- Alta tensione
- Resistenza dell'isolamento
- Isolamento degli avvolgimenti (test interstrato)
- Bassa resistenza
- valori di induttanza

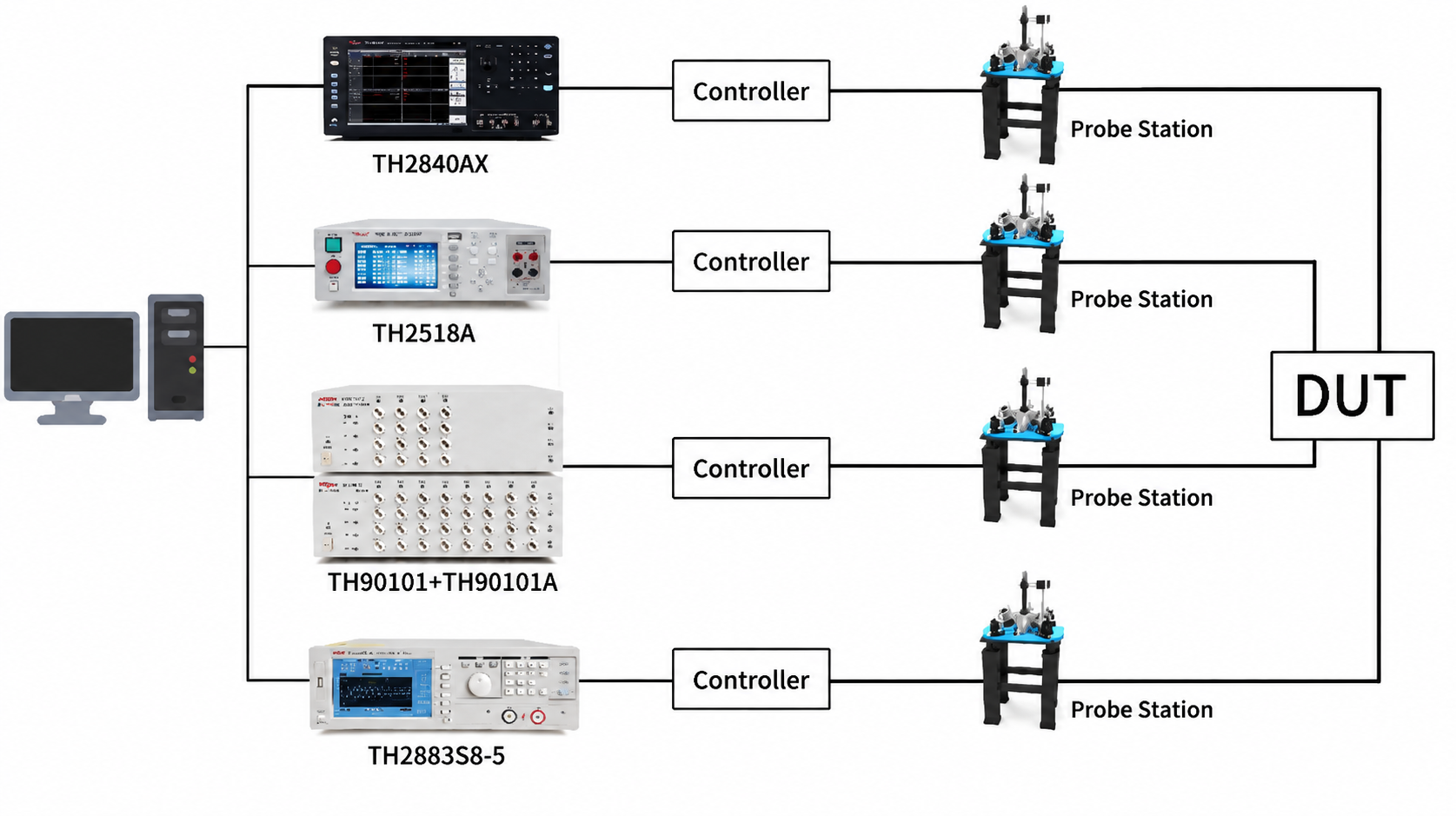

L'unità di prova è integrata in un quadro elettrico standard .
- Utilizzando un PC industriale , un modulo per la misurazione della resistenza di isolamento e della corrente di dispersione , un modulo di misurazione dell'induttanza e della bassa resistenza e un modulo di alimentazione, è possibile testare simultaneamente 4 prodotti a canali .
Elenco degli strumenti
- 1 × TH2840AX
- 1 × TH2518A
- 1 × TH90101 + TH90101A
- 1 × TH2883S8-5
