Test dei diodi varactor
I diodi varactor , noti anche come "diodi capacitivi" o "diodi a reattanza variabile" , sfruttano la proprietà per cui la capacità di giunzione di una giunzione PN cambia in funzione della tensione applicata.
Quando la tensione inversa aumenta, la capacità di giunzione diminuisce, mentre aumenta di conseguenza quando la tensione inversa diminuisce.
La capacità di un diodo varactor è generalmente molto piccola, tipicamente compresa tra pochi pF e diverse centinaia di pF . Il rapporto tra capacità massima e minima è approssimativamente di 5:1 .
I diodi varactor sono utilizzati principalmente nei circuiti ad alta frequenza per applicazioni quali la sintonizzazione automatica, la modulazione di frequenza e la modulazione. Un esempio tipico è il loro impiego come condensatori variabili nel circuito di sintonizzazione di un ricevitore televisivo.
dettagli della soluzione
Requisiti di misurazione:
- Misurazione a diverse frequenze
- Applicazione di una tensione di polarizzazione CC per analizzare la variazione di capacità del diodo varactor.

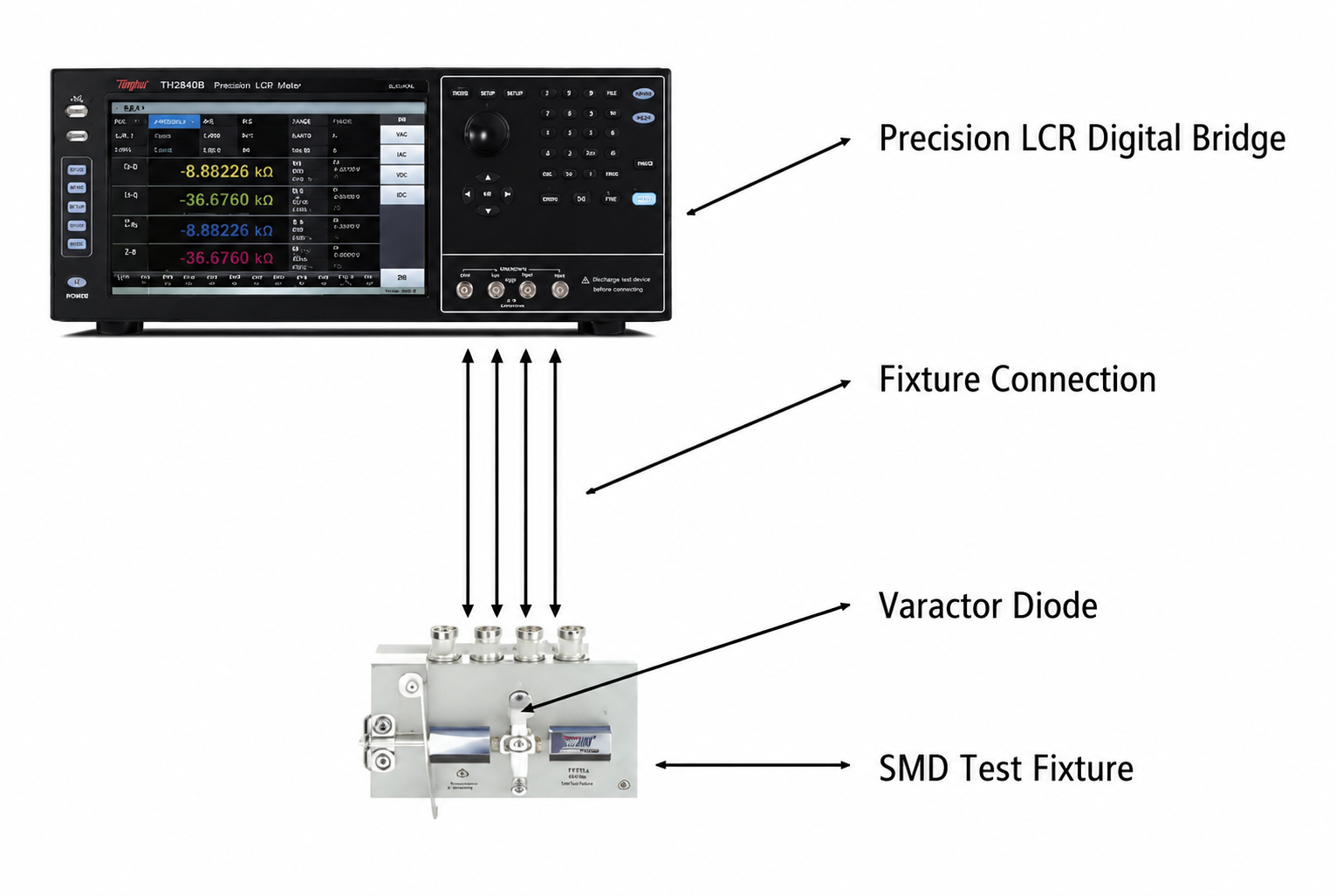

Il preciso ponte digitale LCR TH2840B è dotato di una tensione di polarizzazione CC integrata di ±40 V. Ciò consente di applicare la tensione di polarizzazione direttamente al dispositivo in prova (DUT) eseguendo contemporaneamente una misurazione rapida e altamente precisa.
Il dispositivo soddisfa i requisiti del cliente per il collaudo dei diodi varactor e offre una soluzione di alta qualità con un interessante rapporto qualità-prezzo.
