Test dei condensatori del collegamento in corrente continua nei veicoli a nuova energia (NEV)
Nei veicoli a nuova energia (NEV),il motore, la batteria e la tecnologia di controllo del motore sono tra le tre aree principali della tecnologia veicolare.

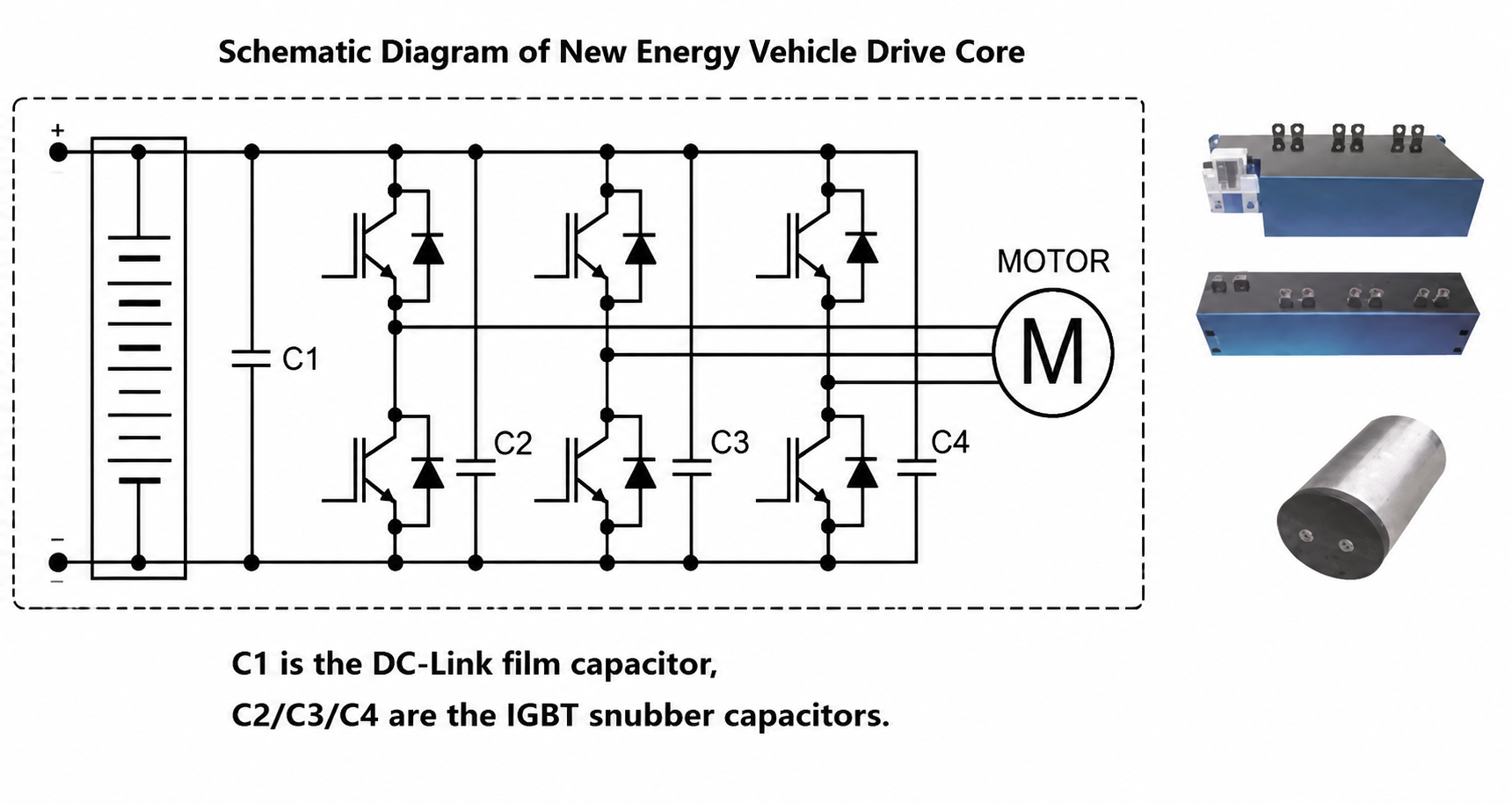

Il cuore della tecnologia di controllo del motore si basa su una tecnologia di inverter per motori ad alta efficienza, che richiede moduli IGBT potenti e condensatori di collegamento in corrente continua adeguati.
L'importanza dei moduli IGBT è ben nota. Allo stesso tempo, non bisogna sottovalutare le prestazioni dei condensatori del circuito intermedio in corrente continua . Pertanto, un collaudo affidabile di questi condensatori è una parte indispensabile e fondamentale del controllo qualità.
dettagli della soluzione
Nelle applicazioni pratiche, le proprietà ad alta frequenza dei condensatori di grandi dimensioni sono significativamente più complesse rispetto allo stato ideale.
Gli analizzatori di componenti automatici o gli analizzatori di impedenza convenzionali spesso non dispongono di una configurazione di prova a quattro fili dedicata. Inoltre, la resistenza interna dello strumento potrebbe essere troppo elevata. Ciò si traduce in una caduta di tensione insufficiente ai terminali di prova del carico, che può portare a misurazioni instabili o imprecise.
Dopo un periodo di riscaldamento di circa 30 minuti per il dispositivo di misura, il dispositivo di prova viene cortocircuitato e azzerato.
Successivamente, come parametro di misura viene selezionato Cs-Rs (ESR) . Il condensatore in esame viene quindi misurato utilizzando il dispositivo di prova.
La misurazione viene eseguita in sequenza alle seguenti frequenze:
- 100 Hz
- 1 kHz
- 10 kHz
- 40 kHz
- 100 kHz
I risultati delle misurazioni vengono registrati. Successivamente, le due frequenze con i valori di Rs (ESR) più simili vengono selezionate come parametri di prova.
Nel menu IMPOSTAZIONI, una delle due frequenze selezionate viene impostata come frequenza fondamentale . Successivamente, l'altra frequenza viene impostata come frequenza di test nella vista di test principale e la funzione di misurazione viene modificata in Cs-Rs-Ls per ottenere misurazioni precise.
Elenco degli strumenti
- 1 × TH2638
