Riparazione di una scheda Intel Galileo che non risponde con Dediprog SF100
Se la tua scheda Intel® Galileo smette di rispondere, devi controllare il driver di Windows * com.
Di seguito viene descritta la procedura per riparare una scheda Intel Galileo bloccata o che non risponde.
Attenzione
prima di flashare un nuovo firmware sulla scheda Galileo, controlla se il firmware è danneggiato.
Per farlo, collega un cavo seriale e apri il BIOS. Se viene visualizzato il messaggio "ASSERT_EFI_ERROR", il firmware è danneggiato. In questo caso, devi flashare un nuovo firmware.
A tal fine sono necessari i seguenti elementi
- Scheda madre Intel Galileo
- Immagine (file bin)
- SF-100 Dediprog
- cavo Dediprog 2x5
- Software tecnico Dediprog
Nota che la modifica del firmware con questo metodo comporta un indirizzo Mac errato. Un indirizzo MAC errato non è un problema, tranne quando si riparano due schede madri Intel Galileo con questo metodo collegate alla stessa rete.
1. Scarica e installa il software Dediprog.
2. Rimuovi tutti gli alimentatori dalla scheda madre di Intel Galileo, USB e Alimentazione.

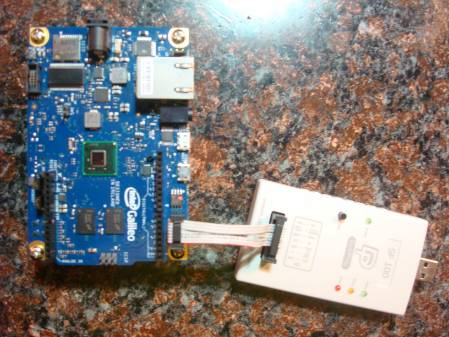

3. Collega il programmatore Dediprog SF100 alla scheda Intel Galileo con il cavo 2x5.
4. Collega il Programmatore Dediprog SF100 al sistema che esegue il software Dediprog. (Se il dispositivo non viene riconosciuto, installa il driver del dispositivo Dediprog)

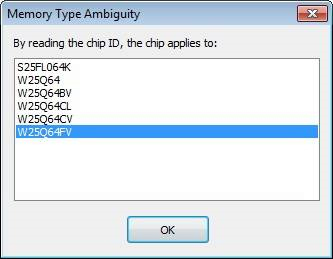

5. Clicca su Start>Programmi>Dediprog>Dediprog Engineering. Seleziona la versione del chip flash W25Q64FV e clicca su OK.
6. Clicca su File>Browse e seleziona il file da flashare.
7.Clicca su Stack. Questa fase identifica, elimina e programma il chip. Questo passaggio verifica anche la programmazione.
8.Scollega l'SF-100 dalla scheda madre Intel Galileo.
9. Avvia la scheda madre Intel Galileo.
Programmatore SPI NOR Flash SF100 di Dediprog
L'SF100 è un programmatore "in-system programming" ad alta velocità per aggiornare la Flash SPI saldata a bordo o la MCU Freescale con Ezport. Il programmatore è controllato tramite il bus USB dal software DediProg sul computer e offre un'interfaccia facile da usare e potenti funzioni.
